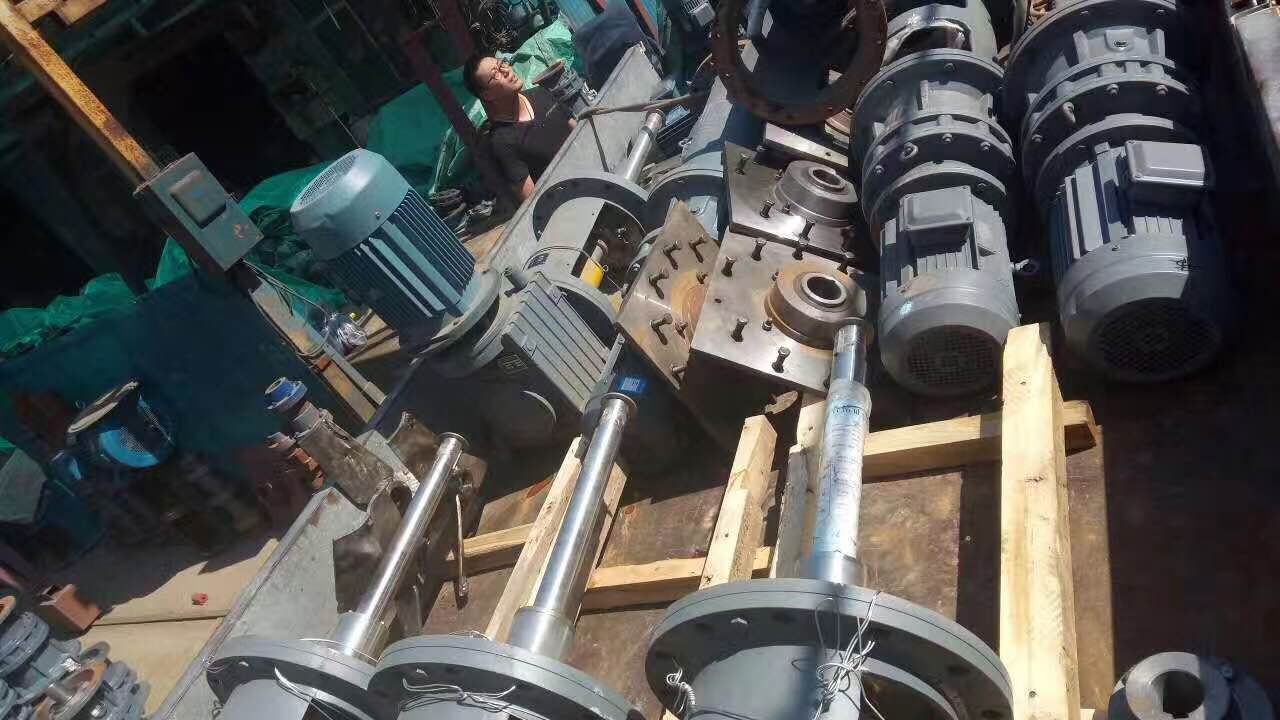

側攪拌發貨照片

您的當前位置：首頁 >> 產品中心 >> 側入式攪拌器

側攪拌發貨照片

所屬分類：側入式攪拌器
點擊次數：
發布日期：2024/01/20
在線詢價

詳細介紹

本公司設計的旁入式（式）攪拌機由于使用同步齒形帶傳動，使中心距大為縮小，外形較為緊湊，傳動效率高，傳動比準確、平穩、噪聲小、無滑差、又節能。軸封采用適應于液體的補償式機械密封212型或者適應于固體顆粒密封的318B型機械密封。采用特殊的軸聯接設計，在不拆卸整機的情況下能方便地修理、更換機械密封和軸承等易損件。
本攪拌機可用于工作壓力0～0.5MPa（含液位高度），工作溫度-10～120℃的各種液體混合勻質和防止沉降等場合，（例如：大型儲罐，脫硫吸收塔漿池等）。本機也可設置危急遮斷機構，當需要進行維修時或更換密封環時，不需將罐內液體排空，只需將攪拌軸往外拉出一段距離，使堵頭進入密封座，然后轉動軸，堵頭和密封座即能卡緊，防止罐內液體的外流。

型號標定方法及示例

TD2 - 4/300 - TXL - 300/800 S2

TD2	機型號
4/300	輸入功率/輸出轉速
TXL	攪拌器型號（如TXL，TXR，KCX，KSX等）
300/800	攪拌器直徑dJ/插入深度L2
S2	軸、攪拌器材料代號

TD型旁入式攪拌機選型表

輸出轉速n(r/min) Output Speed	200	240	300	370	470	600
傳動比i Reduction Ratio	5	4	5	4	3.15	2.5
電機功率P(kW) Motor Power	6極電機 6-pole Motor		4極電機 4-pole Motor
0.55
0.75
1.1				TD₁
1.5
2.2
3.0
4.0			TD₂
5.5
7.5
11
15
18.5			TD₃
22	×
30	×	×	×

   注：
   1.TD型攪拌機安裝形式按其輸入功率大小分懸掛式和落地式兩種，輸入功率0.55～7.5kW為懸掛式結構，11～30kW為落地式結構。
   2. 插入長度L2可在表中數值范圍內選取，如L2值超出表中范圍，訂貨時需特別說明。
   3. 采用特殊的軸聯接設計時請指明。

TD型攪拌機主要參數及尺寸

型號 Type	d	A	d_j	D₁	D₂	D₃	D₄	L₁	L₂	c	n	d₀	懸掛式Suspending Kind				落地式 Console Kind
型號 Type	d	A	d_j	D₁	D₂	D₃	D₄	L₁	L₂	c	n	d₀	B max	H₁ max	H max	重量Kg Weight	b	h₁	h	B₁	B₂	B	E₁	E	重量 Weight
TD₁	40	260	150 200 250 300	350	315	275	200	700	300 ～ 1200	5	12	φ18	440	480	630	≤165	/	/	/	/	/	/	/	/	/
TD₂	50	365	250 300 400 500	400	360	315	230	800	400 ～ 1500	5	12	φ22	530	615	820	≤250	20	780	980	460	80	500	280	440	≤360
TD₃	60	510	400 500 600 700	485	445	405	260	945	500 ～ 1800	5	12	φ22	620	860	1150	≤350	22	870	1200	500	100	580	300	485	≤600
